Manual de Montagem
Uma mesa que sobe, desce e inclina para acompanhar o seu dia. Monte em cinco etapas. As ferramentas já vêm na caixa.
Neste manual
01Antes de começar
Antes de iniciar a montagem, confira se todas as peças estão presentes.
Importante: guarde a embalagem.
Recomendamos manter a embalagem original em bom estado por um período de até sete dias após a montagem, pois ela poderá ser necessária caso o produto precise ser transportado ou enviado para atendimento.
02Peças incluídas
Confira e separe todas as peças antes de iniciar a montagem. Toque em cada item para marcar.
03Confira antes de começar
04Como montar
Marque cada etapa ao terminar. Seu progresso fica salvo. Se fechar a página, você volta de onde parou.
Apoie a base (2) com os furos voltados para cima. Encaixe os quatro rodízios (F) pressionando até o fim do curso e aperte com a chave fixa (D).
Dica. Pressione um rodízio de cada vez, sempre na vertical. Se ficar folga entre o rodízio e a base, ele ainda não entrou até o fim.
F ×4
D chave fixaPosicione a coluna (3) no centro da base, com o cabo do acionador para baixo. Alinhe os quatro furos e aperte os parafusos M6×40 (B) com a chave Allen (E).
Dica. Encaixe os quatro parafusos antes de apertar qualquer um deles. Assim as peças se acomodam sozinhas e nada fica torto.
B ×4
E Allen 5 mmPosicione o tampo (1) sobre a coluna, conforme a ilustração. Encaixe-o no mecanismo e fixe com os parafusos M6×15 (C), usando a chave Allen (E).
Atenção ao lado. O apoio frontal do tampo fica voltado para a frente da mesa — o mesmo lado do acionador de altura.
C ×4 E Allen 5 mmCom a mesa de cabeça para baixo, fixe o acionador de altura e o gancho para fone (G) na parte inferior do tampo, utilizando os parafusos M5×12 (A) e a chave Allen (E). Em seguida, coloque a mesa em pé.
Dica. Peça ajuda para virar a mesa. Ela é leve, mas o tampo é largo e fica mais fácil em duas pessoas.
A ×4
G gancho E Allen 5 mmEncaixe os dois porta-objetos (4) nos rebaixos redondos do tampo, pressionando até apoiar. Reaperte todos os parafusos e trave os rodízios: sua EasyDesk Evo está pronta.
Antes de usar. Passe a chave Allen novamente em todos os parafusos. Um reaperto agora evita folgas depois.
4 porta-objetos E Allen 5 mm
05Como usar
Cinco movimentos para adaptar a mesa a cada momento do dia.

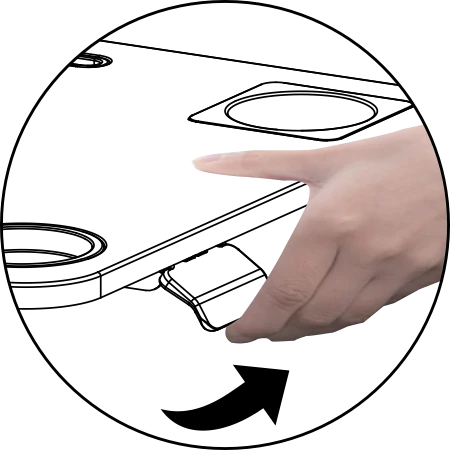

Pressione e mantenha pressionado o acionador enquanto ajusta a mesa para cima ou para baixo. Solte quando chegar à altura desejada.
Acione a alavanca para ajustar a inclinação do tampo entre 0° e 40°, e solte-a na posição desejada.

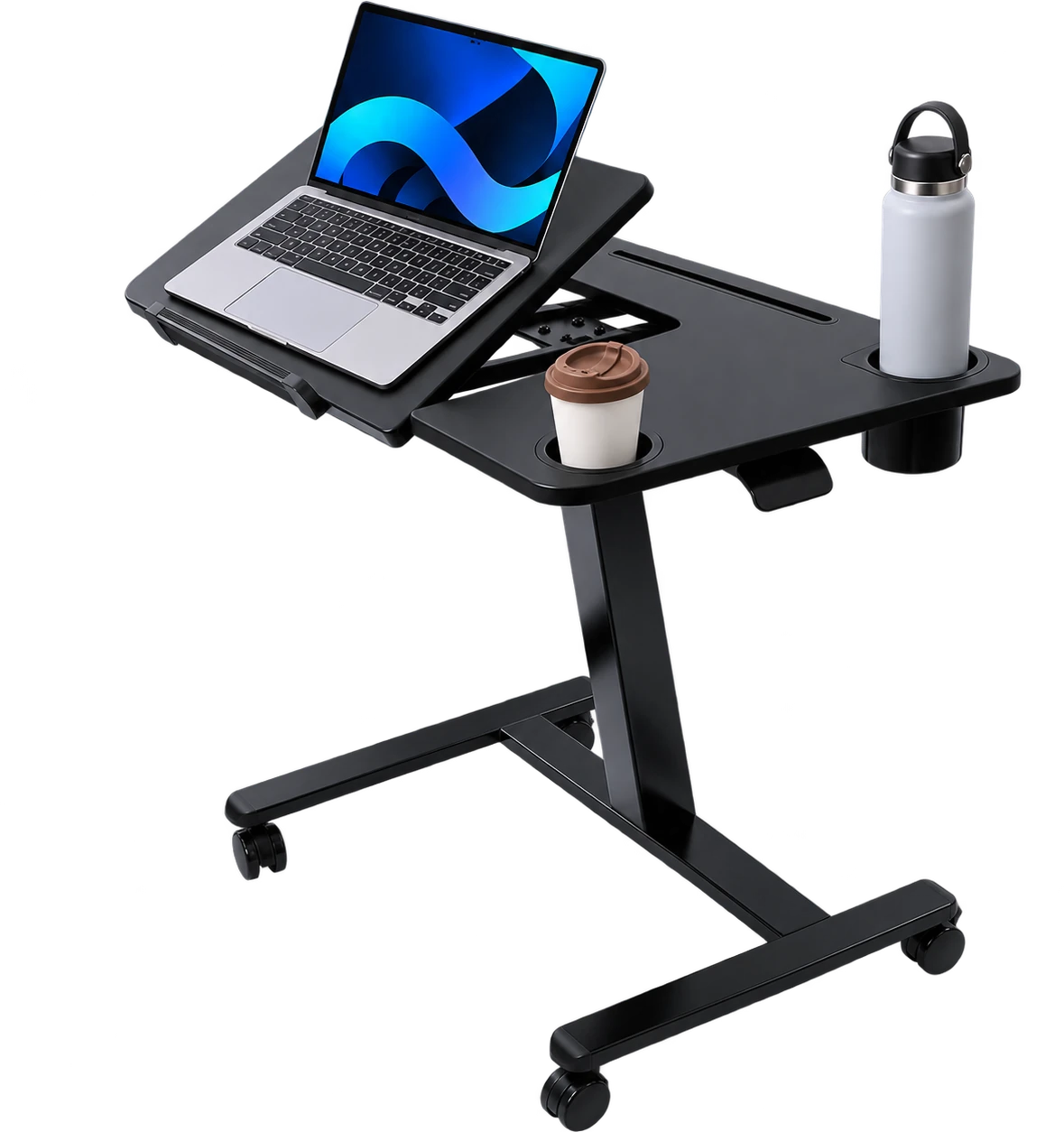

Ao utilizar o tampo inclinado, levante o apoio frontal para ajudar a evitar que o notebook deslize.
Destrave os rodízios para movimentar a mesa e trave-os novamente depois de posicioná-la.
Pendure o fone no gancho sob o tampo e mantenha a superfície de trabalho livre para o que importa.
06Cuidados com o produto
Cuidado com líquidos. Em caso de respingos ou derramamentos, limpe a superfície imediatamente com um pano macio e levemente úmido.
Evite impactos. Evite batidas e movimentos bruscos para não danificar a mesa ou seus componentes.
Antes de movimentar. Verifique se os objetos sobre o tampo estão seguros. Ao movimentar a mesa, respeite o limite de 8 kg.
Trave os rodízios. Durante o uso, mantenha os rodízios travados para deixar a mesa mais estável.
Confira os parafusos. De tempos em tempos, verifique se os parafusos estão bem apertados e faça o reaperto quando necessário.
07Dúvidas e Soluções
Confira se os quatro rodízios estão encaixados até o fim e travados. Em pisos irregulares, reposicione a mesa até que os quatro rodízios toquem o chão. Se persistir, reaperte os parafusos M6×40 (B) que unem a coluna à base.
O acionador precisa ficar pressionado durante todo o movimento. Para subir, tire o peso de cima do tampo; para descer, faça uma leve pressão sobre ele. Solte o acionador só depois de chegar à altura desejada.
Acione a alavanca até o fim do curso, posicione o tampo e só então solte a alavanca. O mecanismo trava em posições fixas entre 0° e 40°.
Alguns parafusos podem sobrar após a montagem. Se todas as etapas foram concluídas e a mesa está firme e estável, guarde as peças extras para caso precise delas no futuro.
Encontre respostas e orientações na nossa Central de Atendimento Comfy
08Compartilhe seu espaço
Agora queremos ver como ela ficou no seu espaço. Fotografe e compartilhe com a gente pelo direct do Instagram @comfyloja ou publique a foto marcando a Comfy.
Seu espaço pode inspirar outras pessoas a criarem uma rotina com mais conforto.
09Feito para a sua rotina
Com a EasyDesk Evo, você ajusta seu espaço de acordo com a atividade e encontra a configuração mais adequada para você.
